Lakukan Pemeriksaan pada Tangki Pabrik menggunakan 3D Laser Scanner

Dalam industri yang memerlukan tangki besar, inspeksi pada tangki butuh dicoba bagaikan bagian dari maintenance. Inspeksi pada tangki dapat dicoba dengan 3d laser scan.

3D Laser Scanner merupakan perlengkapan yang dapat menangkap wujud objek raga setelah itu ditampilkan ke pc, informasi yang telah dikumpulkan hendak berupa 3D yang bermanfaat buat kebutuhan pembangunan ataupun proyek. 3D Laser Scanner bisa membuat titik awan ataupun point clouds dari permukaan objek yang dipindai dalam wujud geometric.

3D Laser Scanner buat Modeling Tangki

Guna laser scan dalam analisis tangki ialah buat memperoleh point cloud dari tangki yang hendak diinspeksi. 3D laser scanner wajib dapat memperoleh segala bagian dari tangki, sehingga mempermudah dalam pembuatan model 3d.

Point Cloud Tangki

Sumber: zonaspasial

Proses berikutnya ialah pendaftaran dari hasil scan tersebut, sehabis tercipta point cloud dari pendaftaran tersebut hingga bisa dicoba proses berikutnya ialah cleaning. Cleaning merupakan proses buat membuang ataupun menghapus objek– objek di luar tangki yang hendak dimodelkan. Proses ini memudahkan modeler dalam membangun objek 3d.

Sehabis proses cleaning, proses berikutnya ialah membuat mesh modeling ataupun model permukaan tangki. Model permukaan inilah yang hendak membentuk tangki semacam kondisi sesungguhnya.

Wujud tangki yang semacam aslinya ataupun model as is hendak digunakan bagaikan analisis dasar( base analysis). Permukaan yang nampak seara langsung acapkali berbeda dengan hasil yang didapatkan oleh mesh modeling ini. Lekukan kecil tidak hendak nampak secara visual, apalagi dalam foto hasil mesh model, lekukan acapkali tidak nampak oleh mata, sebab seperti itu analisis butuh dicoba.

3D Mesh Tangki

Sumber: zonaspasial

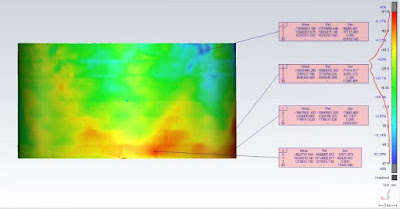

Analisis Inpeksi 3D

Sehabis mesh model tercipta, hingga proses inspeksi 3d (3D inspection) bisa dicoba pada permukaan tangki. Analisa ini hendak membentuk warna berbeda di tiap permukaan. Dalam perihal ini wajib terdapat acuan yang tentu sehingga permukaan yang melengkung bisa teridentifikasi ataupun nampak.

Permukaan yang melengkung ini dapat berbentuk lengkungan ke dalam ataupun ke luar. Perbandingan warna dari permukaan tangki menampilkan kelengkungan permukaan yang dianalisa.

3D Inspection

sumber: zonaspasial

Tidak hanya 3D inspection, analisis tangki menggunakan 3D Laser scanner dapat ditambahkan dengan melebarkan permukaan jadi color map. Dengan melebarkan permukaan tangki hendak lebih gampang melaksanakan Analisa secara visual.

Panas tangki

sumber: zonaspasial
